Втулки ковзання (РАР) металополімер Архіви

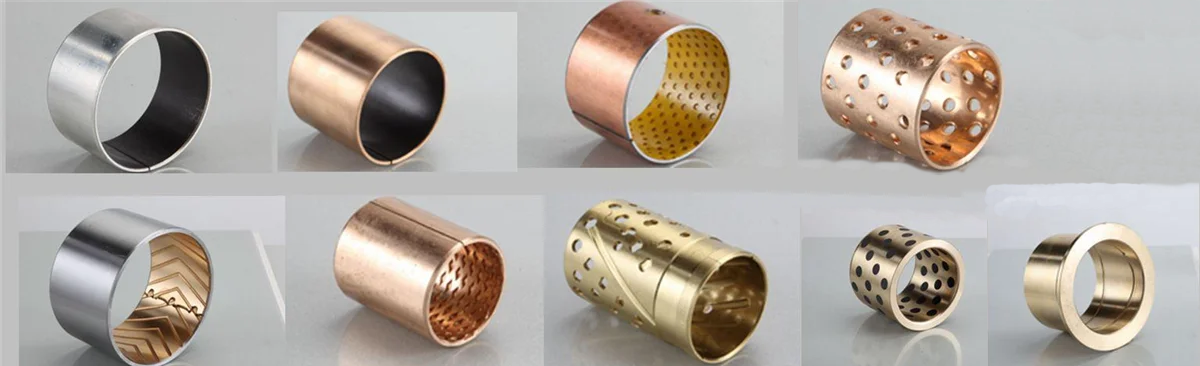

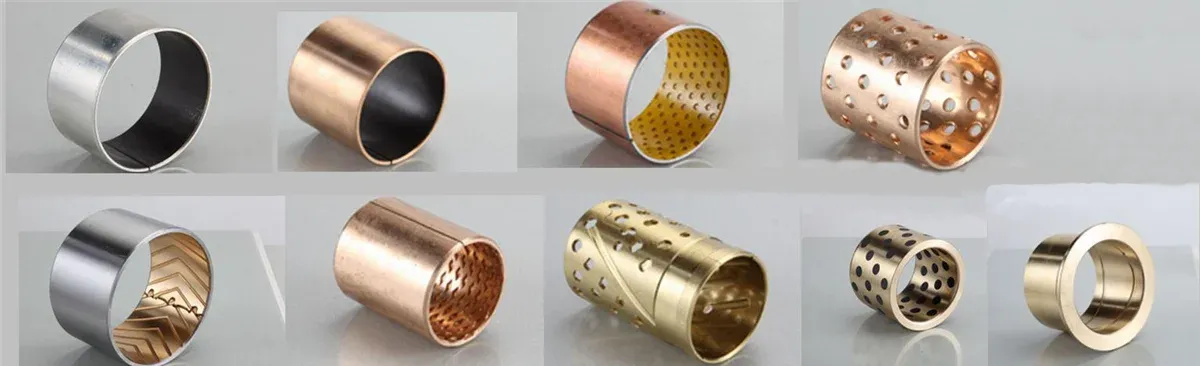

Втулки ковзання— це вкладиші або гільзи, які призначені для встановлення між гніздом у корпусі та валом. Основна функція цих виробів — поділ обертових частин рухомої конструкції, що обертаються, для їхнього запобігання зіткненню одна з одною. Такі вироби виконуються з антифрикційних матеріалів, що мають невелике значення тертя. За своїм типом втулки сухого ковзання відносять до радіальних підшипників ковзання. Вони здатні витримувати середні радіальні навантаження.

Переваги використання таких втулок:

— максимальне зниження опору рухомих елементів конструкції; — значне зменшення нагріву і передчасного виходу з ладу механізмів, що труться.

У гідравліці часто використовують втулки ковзання, які мають самозмащувальну поверхню, що забезпечує тривалу і надійну роботу, яка практично не потребує технічного обслуговування. Втулки відрізняються малим робочим зазором і мають можливість витримувати високі навантаження в умовах малих швидкостей ковзання.

Наша компанія пропонує для всіх охочих широкий асортимент і гарантовану наявність на фірмовому складі, ви можете купити втулки (підшипники ковзання), діаметром від 10 до 300 мм, для застосування в:

гідравлічних і пневматичних циліндрах
гідравлічних кранах (маніпуляторах)
підйомниках
сільськогосподарських машинах
ткацьких верстатах.

Опис: Метало-полімерний композитний матеріал, низька вартість експлуатації, що не обслуговується, особливості, ковзний матеріал для використання із застосуванням змащування олією або жиром. Оптимальна продуктивність при відносно високому навантаженні і низькій швидкості.Сталь+спеченная бронза+POM
Ковзний матеріал для використання із застосуванням мастила маслом або жиром. Оптимальна продуктивність при відносно високому навантаженні і низькій швидкості. Використовується для лінійних, коливальних і обертальних рухів.

Застосування
-автомобілі:
стійки та амортизатори, кріплення капота, двері, штанги керма, двірники, коробки передач, підшипники педалей, бензинові та дизельні насоси, шарніри причепів, зчеплення…
-промисловість:
авіація, сільськогосподарські машини, текстильна промисловість, пневмо- і гідроциліндри, мотори, насоси, науково-дослідне обладнання, офісна техніка, вантажопідйомне обладнання, преси, екструзійне обладнання.

Робочі параметри:

Оцінювання роботи за різних умов:

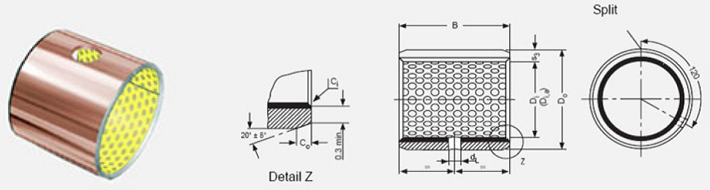

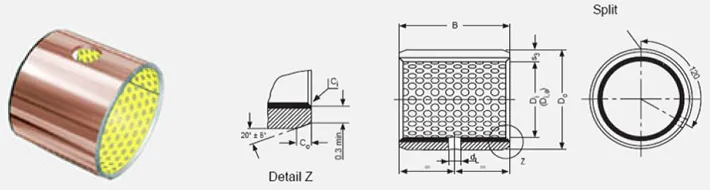

Розміри:

Найменування параметра	Значення параметра
Робоча температура, max, ºC	+130
Робоча температура, min, ºC	-140
Максимально допустиме навантаження — статичне, Н/мм²	140
Максимально допустиме навантаження — динамічне, Н/мм²	70
Максимальна швидкість ковзання, м/с	2,5
Максимальна працездатність, Н/мм²*м/с	2,8
Коефіцієнт тертя	0,06-0,12

Сухий режим	задовільно
Змащення маслом	добре
Змащення жиром	відмінно
Змащення водою	задовільно
Змащення тілом	задовільно

код	d_i, мм	d₀, мм	в, мм	гніздо	вал	d_i, max, мм	d_i, min, мм	зазор, max, мм	зазор, min, мм	гніздо змащення, мм
dx0808	8	10	8	h7	d8	8,015	8	0,077	0,04
dx0810	8	10	10	h7	d8	8,015	8	0,077	0,04
dx0812	8	10	12	h7	d8	8,015	8	0,077	0,04
dx1010	10	12	10	h7	d8	10,018	10	0,08	0,04	3
dx1012	10	12	12	h7	d8	10,018	10	0,08	0,04	4
dx1015	10	12	15	h7	d8	10,018	10	0,08	0,04	4
dx1020	10	12	20	h7	d8	10,018	10	0,08	0,04	4
dx1225	12	14	25	h7	d8	12,018	12	0,095	0,05	4
dx1415	14	16	15	h7	d8	14,018	14	0,095	0,05	4
dx1420	14	16	20	h7	d8	14,018	14	0,095	0,05	4
dx1425	14	16	25	h7	d8	14,018	14	0,095	0,05	4
dx1510	15	17	10	h7	d8	15,018	15	0,095	0,05	3
dx1512	15	17	12	h7	d8	15,018	15	0,095	0,05	4
dx1515	15	17	15	h7	d8	15,018	15	0,095	0,05	4
dx1525	15	17	25	h7	d8	15,018	15	0,095	0,05	4
dx1615	16	18	15	h7	d8	16,018	16	0,095	0,05	4
dx1620	16	18	20	h7	d8	16,018	16	0,095	0,05	4
dx1625	16	18	25	h7	d8	16,018	16	0,095	0,05	4
dx1815	18	20	15	h7	d8	18,018	18	0,095	0,05	4
dx1820	18	20	20	h7	d8	18,018	18	0,095	0,05	4
dx1825	18	20	25	h7	d8	18,018	18	0,095	0,05	4
dx2010	20	23	10	h7	d8	20,021	20	0,119	0,065	4
dx2015	20	23	15	h7	d8	20,021	20	0,119	0,065	4
dx2020	20	23	20	h7	d8	20,021	20	0,119	0,065	4
dx2025	20	23	25	h7	d8	20,021	20	0,119	0,065	4
dx2030	20	23	30	h7	d8	20,021	20	0,119	0,065	4
dx2215	22	25	15	h7	d8	22,021	22	0,119	0,065	6
dx2220	22	25	20	h7	d8	22,021	22	0,119	0,065	6
dx2415	24	27	15	h7	d8	24,021	24	0,119	0,065	6
dx2420	24	27	20	h7	d8	24,021	24	0,119	0,065	6
dx2425	24	27	25	h7	d8	24,021	24	0,119	0,065	6
dx2430	24	27	30	h7	d8	24,021	24	0,119	0,065	6
dx2515	25	28	15	h7	d8	25,021	25	0,119	0,065	6
dx2520	25	28	20	h7	d8	25,021	25	0,119	0,065	6
dx2525	25	28	25	h7	d8	25,021	25	0,119	0,065	6
dx2530	25	28	30	h7	d8	25,021	25	0,119	0,065	6
dx2820	28	32	20	h7	d8	28,021	28	0,119	0,065	6
dx2825	28	32	25	h7	d8	28,021	28	0,119	0,065	6
dx2830	28	32	30	h7	d8	28,021	28	0,119	0,065	6
dx3020	30	34	20	h7	d8	30,021	30	0,119	0,065	6
dx3030	30	34	30	h7	d8	30,021	30	0,119	0,065	6
dx3040	30	34	40	h7	d8	30,021	30	0,119	0,065	6
dx3220	32	36	20	h7	d8	32,025	32	0,144	0,08	6
dx3230	32	36	30	h7	d8	32,025	32	0,144	0,08	6
dx3235	32	36	35	h7	d8	32,025	32	0,144	0,08	6
dx3240	32	36	40	h7	d8	32,025	32	0,144	0,08	6
dx3520	35	39	20	h7	d8	35,025	35	0,144	0,08	6
dx3530	35	39	30	h7	d8	35,025	35	0,144	0,08	6
dx3550	35	39	50	h7	d8	35,025	35	0,144	0,08	6
dx3720	37	41	20	h7	d8	37,025	37	0,144	0,08	6
dx4020	40	44	20	h7	d8	40,025	40	0,144	0,08	8
dx4030	40	44	30	h7	d8	40,025	40	0,144	0,08	8
dx4040	40	44	40	h7	d8	40,025	40	0,144	0,08	8
dx4050	40	44	50	h7	d8	40,025	40	0,144	0,08	8
dx4520	45	50	20	h7	d8	45,025	45	0,144	0,08	8
dx4530	45	50	30	h7	d8	45,025	45	0,144	0,08	8
dx4540	45	50	40	h7	d8	45,025	45	0,144	0,08	8
dx4545	45	50	45	h7	d8	45,025	45	0,144	0,08	8
dx4550	45	50	50	h7	d8	45,025	45	0,144	0,08	8
dx5040	50	55	40	h7	d8	50,025	50	0,144	0,08	8
dx5060	50	55	60	h7	d8	50,025	50	0,144	0,08	8
dx5520	55	60	20	h7	d8	55,03	55	0,176	0,1	8
dx5525	55	60	25	h7	d8	55,03	55	0,176	0,1	8
dx5530	55	60	30	h7	d8	55,03	55	0,176	0,1	8
dx5540	55	60	40	h7	d8	55,03	55	0,176	0,1	8
dx5550	55	60	50	h7	d8	55,03	55	0,176	0,1	8
dx5560	55	60	60	h7	d8	55,03	55	0,176	0,1	8
dx6030	60	65	30	h7	d8	60,03	60	0,176	0,1	8
dx6040	60	65	40	h7	d8	60,03	60	0,176	0,1	8
dx6060	60	65	60	h7	d8	60,03	60	0,176	0,1	8
dx6070	60	65	70	h7	d8	60,03	60	0,176	0,1	8
dx6540	65	70	40	h7	d8	65,03	65	0,176	0,1	8
dx6560	65	70	60	h7	d8	65,03	65	0,176	0,1	8
dx6570	65	70	70	h7	d8	65,03	65	0,176	0,1	8
dx7040	70	75	40	h7	d8	70,03	70	0,176	0,1	8
dx7050	70	75	50	h7	d8	70,03	70	0,176	0,1	8
dx7065	70	75	65	h7	d8	70,03	70	0,176	0,1	8
dx7070	70	75	70	h7	d8	70,03	70	0,176	0,1	8
dx7080	70	75	80	h7	d8	70,03	70	0,176	0,1	8
dx7540	75	80	40	h7	d8	75,03	75	0,176	0,1	9,5
dx7560	75	80	60	h7	d8	75,03	75	0,176	0,1	9,5
dx7580	75	80	80	h7	d8	75,03	75	0,176	0,1	9,5
dx8040	80	85	40	h7	d8	80,03	80	0,176	0,1	9,5
dx8060	80	85	60	h7	d8	80,03	80	0,176	0,1	9,5
dx8080	80	85	80	h7	d8	80,03	80	0,176	0,1	9,5
dx80100	80	85	100	h7	d8	80,03	80	0,176	0,1	9,5
dx8530	85	90	30	h7	d8	85,035	85	0,209	0,12	9,5
dx8540	85	90	40	h7	d8	85,035	85	0,209	0,12	9,5
dx8560	85	90	60	h7	d8	85,035	85	0,209	0,12	9,5
dx8580	85	90	80	h7	d8	85,035	85	0,209	0,12	9,5
dx85100	85	80	100	h7	d8	85,035	85	0,209	0,12	9,5
dx9040	90	95	40	h7	d8	90,035	90	0,209	0,12	9,5
dx9060	90	95	60	h7	d8	90,035	90	0,209	0,12	9,5
dx9090	90	95	90	h7	d8	90,035	90	0,209	0,12	9,5
dx90100	90	95	100	h7	d8	90,035	90	0,209	0,12	9,5
dx9560	95	100	60	h7	d8	95,035	95	0,209	0,12	9,5
dx95100	95	100	100	h7	d8	95,035	95	0,209	0,12	9,5
dx10050	100	105	50	h7	d8	100,035	100	0,209	0,12	9,5
dx10060	100	105	60	h7	d8	100,035	100	0,209	0,12	9,5
dx10080	100	105	80	h7	d8	100,035	100	0,209	0,12	9,5
dx10095	100	105	95	h7	d8	100,035	100	0,209	0,12	9,5
dx100115	100	105	115	h7	d8	100,035	100	0,209	0,12	9,5

Технічні характеристики

Максимальна робоча температура	+130°C
Мінімальна робоча температура	-140°C
Максимальне статичне навантаження	140 N/mm²
Максимальне динамічне навантаження	70 N/mm²
Максимальна швидкість ковзання	2,5 м/с
Максимальне значення продуктивності	2,8 N/mm²·м/с
Коефіцієнт тертя	0,06-0,12
Сухий режим	Задовільно
Змазування маслом	Добре
Змазування мастилом	Відмінно
Змазування водою	Задовільно
