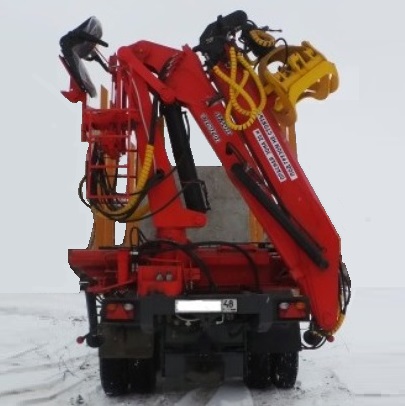

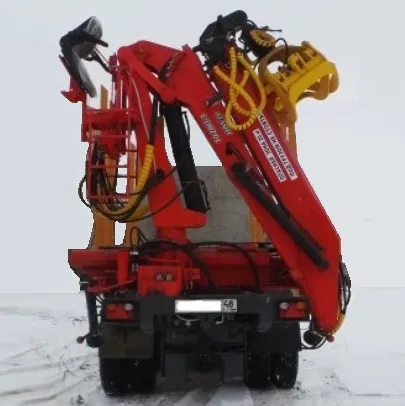

Гідроманіпулятор MM-100Z-01 має Z-подібну схему складання, що дозволяє компактно розміщувати його в транспортному положенні, не перешкоджаючи доступу до двигуна автомобіля і не заслоняючи огляд при русі.
Для категорії маніпуляторів з досить серйозними вантажопідйомними характеристиками і вантажним моментом 100 КНм, гідроманіпулятор MM-100Z-01 має порівняно невелику вагу. Ефективний при встановленні на лісовози з причепом-розпуском і на сортиментовози на задньому звисі вантажної платформи.

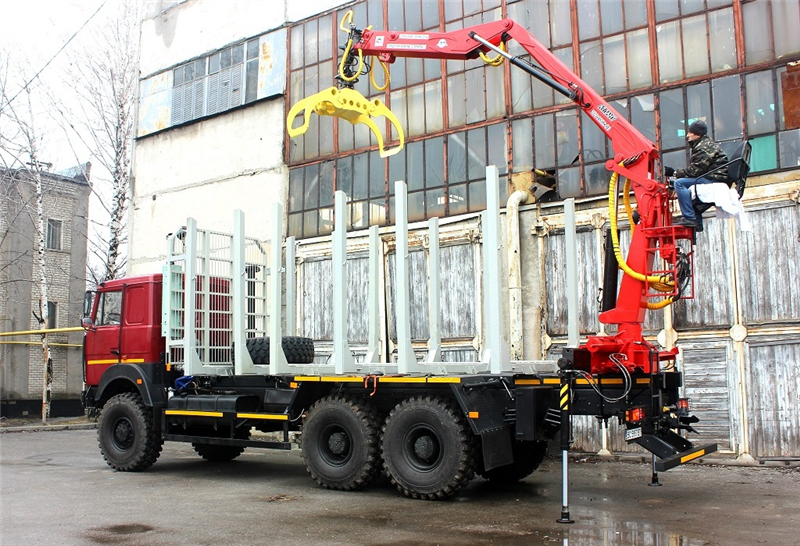

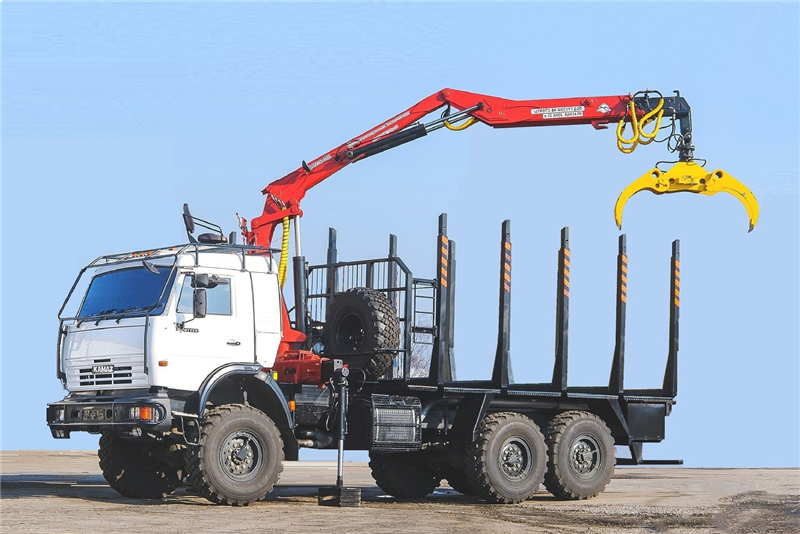

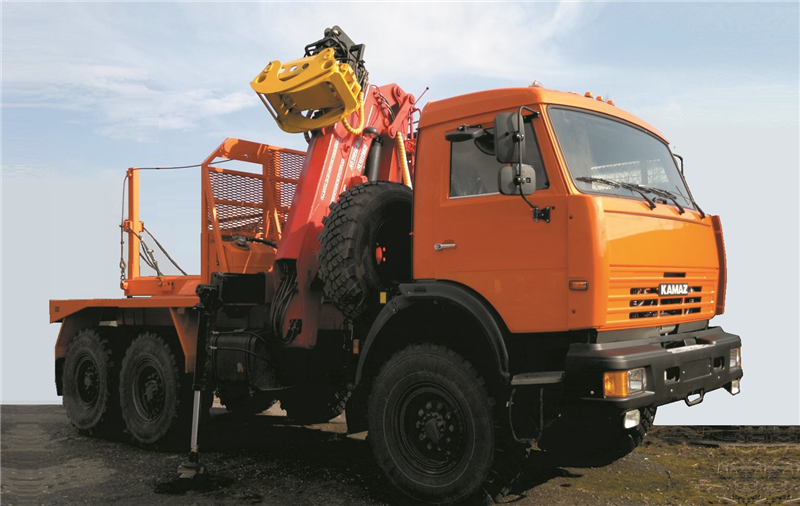

Монтуються як за кабіною, так і на задньому звисі надрамника автомобіля, у тому числі у складі автопоїзда. Автомобільна база: КАМАЗ, УРАЛ, КРАЗ, МАЗ, іномарки.
Комплектується грейфером для лісу.
Оснащений постом керування на колоні або в кабіні, що забезпечує максимальну зручність роботи оператора.
За заявкою споживача можемо укомплектувати маніпулятор навісом для оператора, кабіною оператора, насосом підвищеної продуктивності або двоконтурною системою керування, що дозволяє підвищити продуктивність в 1,8 раза.
| Гідроманіпулятор MM-100Z-01 | |
|---|---|
| Вантажний момент, кНм | 100 |
| Найбільший виліт, м | 7,8 |

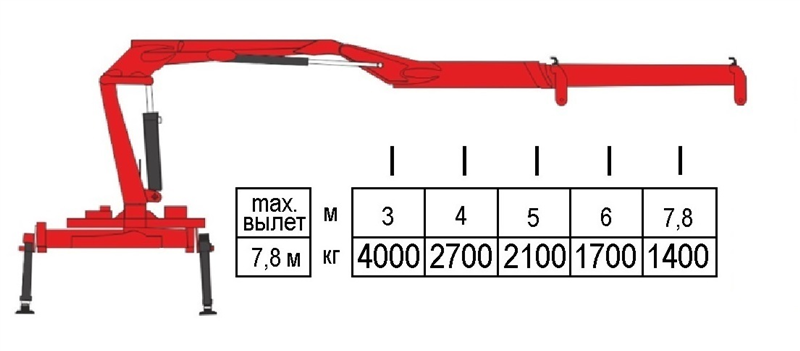

| Вантажопідйомність на максимальному вильоті, кг | 1400 |
| Вантажопідйомність на вильоті 3 м, кг | 4000 |
| Хід подовження стріли, м | 2,4 |
| Угол поворота, град | 400 |
| Кут підйому стріли, град | 85 |
| Максимальна висота підйому, м | 10 |
| Максимальная глубина опускания, м | 5,48 |
| Момент поворота, брутто, кНм | 20 |
| Механізм повороту колони | однорейковий |
| Габаритні розміри в транспортному положенні | - |
| - довжина, м; | 2,5 |
| - ширина, м; | 0,91 |
| - висота, м. | 2,52 |
| Расстояние между опорами в раб. состоянии, м | 3,8 |
| Маса без ротатора й грейфера, кг | 2310 |
| Робочий тиск у гідросистемі, МПа | 23 |
| Потребляемая мощность, кВт | 33 |
| Номинальная подача ( одноконтурная), л/мин | 80 |
| Номинальная подача (двухконтурная), л/мин | 53/53 |
| Маса крана, кг | 2150 |
